HC850
機型正面
機型側面
機型側面
產品名稱 HC850
?1. 免編程系統，導入CAD圖紙直接加工，零基礎女工也能輕松上手。
?2.?整機鑄鐵，并經二次退火應力處理，確保床身最高精度及穩定性。
?3.?國際一線品牌絲桿、導軌，保證機床的高精度、高剛性及耐用性。
?4.?一次裝夾即可完成鉆、攻、銑、倒角等多種工藝。
?5.?后排屑結構設計，清渣更方便。
全國熱線
13378649390

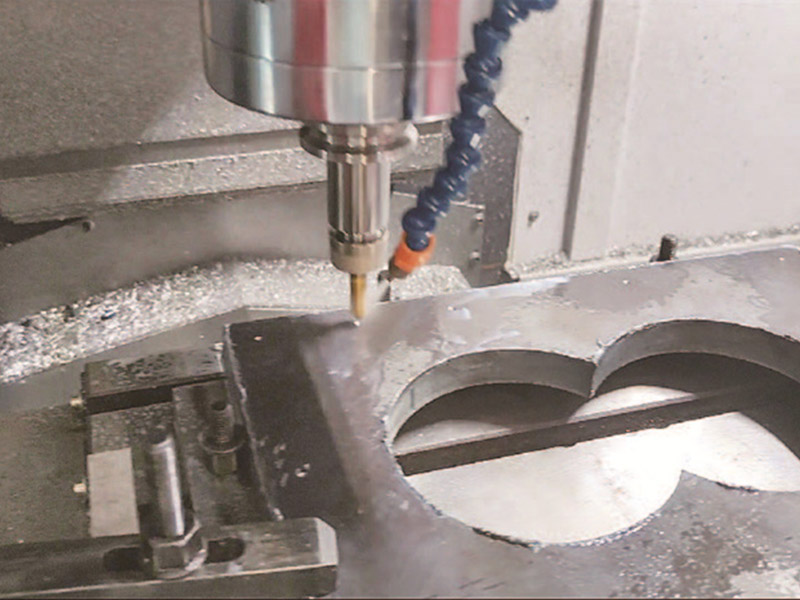

加工視頻
適用范圍

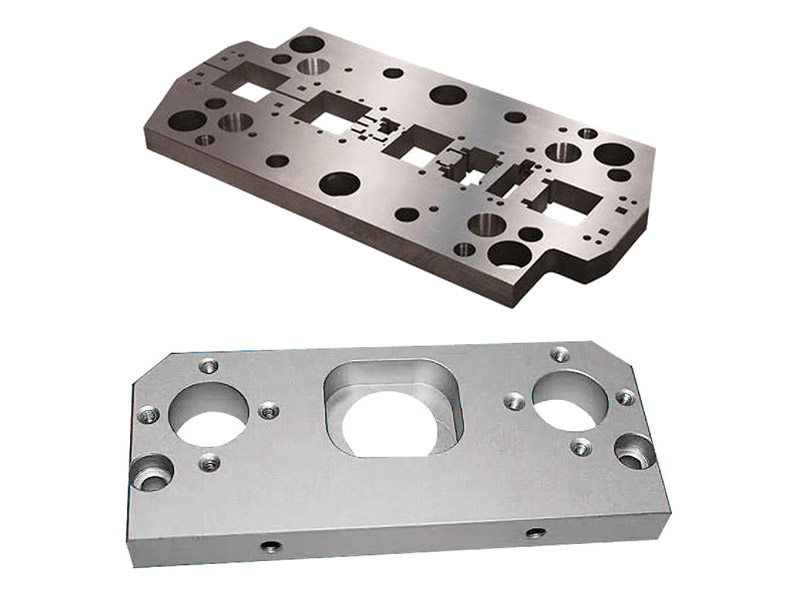

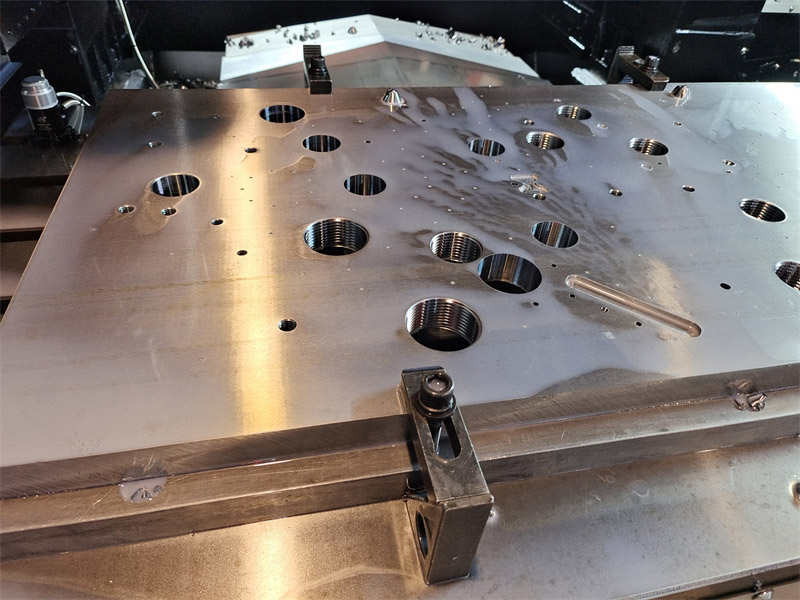

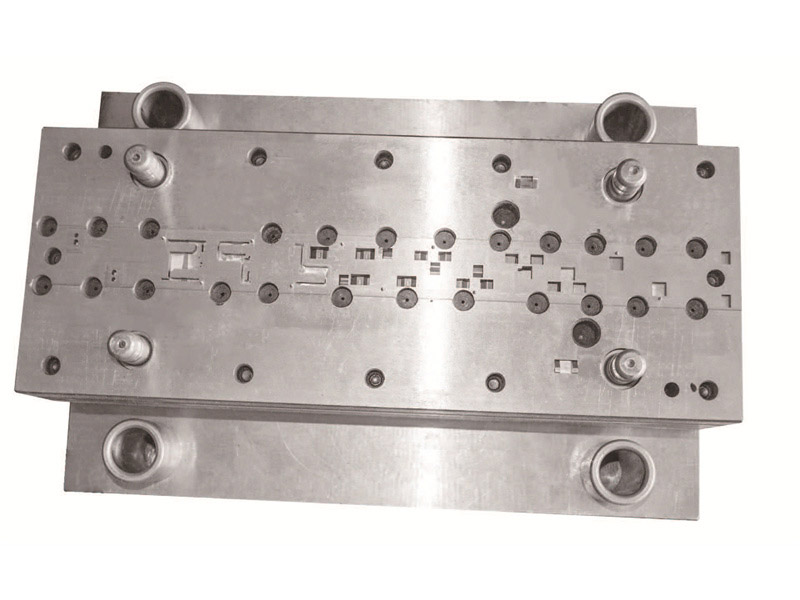

適用于模板加工、自動化零配件、汽車制造、機械加工、鑄造行業、鈑金行業、散熱片加工、5G通訊、3C產品等。
產品參數
HC850參數表（ 鑄鐵床身 ） | ||
項目 Project | 參數 Technical | |
操作系統 | 控制系統 Cnotorol system | 匠巨人E8免編程系統 |
手輪 Hand wheel | 四軸脈沖 | |
系統分辨率 System resolution | 0.001mm | |
重復定位精度 Repeat positioning | 300±0.008mm | |
行程 | X 軸行程 Stroke for X axis | 800mm |
Y 軸行程 Stroke for Y axis | 550mm | |
Z 軸行程 Stroke for Z axis | 550mm | |
主軸端面離臺面距離 | 580m | |
工作臺 | 工作臺尺寸 Table size | 1000*550mm |
最大荷重 Max load | 500kg | |
T 槽 T-slot | 5-18T | |
主 軸 | 主軸形式 Spindle form | 臺灣丹銓/數格 BT40-150 |
主軸轉速 Spindle speed | 8000rmp/min | |
主軸電機 Spindle motor | MIGE/CTB 11KW | |
移動速度 Moving speed | 切削進給速度 Feeding speed | 6000mm/min |
X/Y/Z 軸移動速度 X/Y/Z moving speed | 24/24/12 m/min | |
三軸導軌/絲桿 | X/Y/Z軸絲桿 X/Y/Zaxis | PMI/HIWIN 40滾珠絲桿 |
X/Y/Z 軸導軌 X/Y/Z axis | PMI/HIWIN 35/45/45滾柱重型導軌 | |
軸承 Bearing | NACHI軸承 | |
驅動電機 | X/Y/Z 軸 | 總線絕對值伺服電機（Z軸帶剎車） |
潤滑冷卻 Lubricating system | 潤滑系統 | 寶騰 自動注油 |
冷卻方式 | 水/氣冷卻 | |
其他配置 | 氣壓需要 Air pressure | 7kg/cm2 |
電壓 Voltage | AC380V | |
總功率 Cross power | 20KW | |
鈑金 plate | 半封閉 | |
重量 weight | 約5T | |
機床外形尺寸 Machine size | 2600*2200*2700mm | |
高配 | 刀庫 ATC | 24T刀庫 |
中心出水 | ||
注：我司因技術研究需要，保有隨時修改技術參數的權利，變更時恕不另行通知。 | ||
