HC1813

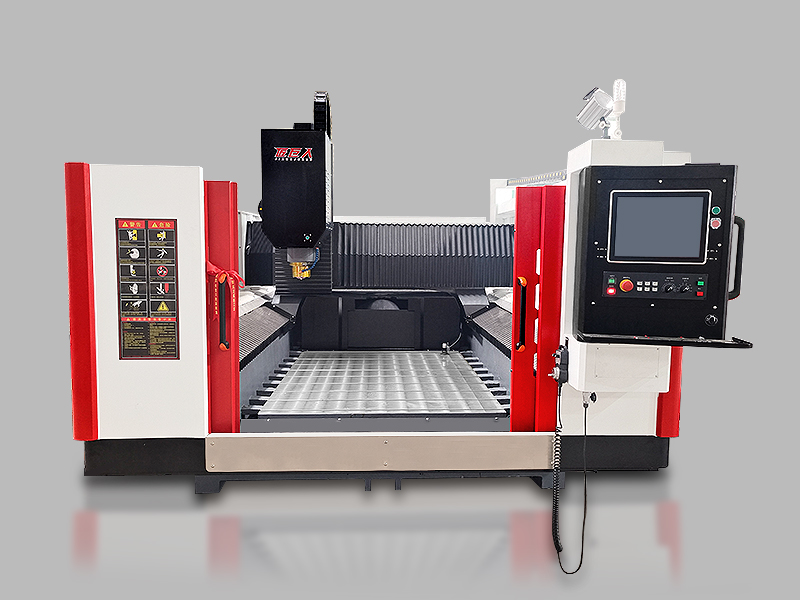

機型正面
機型側面
機型正面
產品名稱 HC1813
?1.?免編程系統，導入 CAD圖紙直接加工，零基礎女工也能輕松上手。
?2.?整機鑄鐵，并經二次退火應力處理，確保床身最高精度及穩定性。
?3.?高剛性龍門結構，兼具高速與穩定性。
?4.?BT40重型高速鉆銑主軸，一線品牌絲桿、導軌，實現高精高效加工。
?5.?一次裝夾即可完成鉆、攻、銑、倒角等多工藝。
全國熱線
13378649390
加工視頻
適用范圍

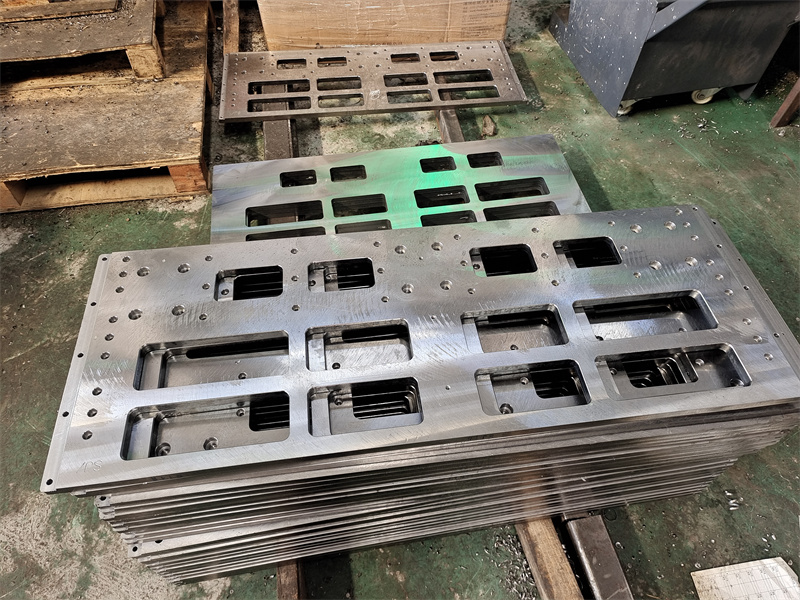

適用于大型模板加工、大型鋼板、鐵件加工、自動化零配件、汽車制造、機械加工、鑄造行業、鈑金行業等。
產品參數
HC1813參數表（ 鑄鐵床身 ） | ||
項目 Project | 參數 Technical | |
操作系統 | 控制系統 | 匠巨人E8免編程系統 |
手輪 | 四軸脈沖 | |
系統分辨率 | 0.001mm | |
重復定位精度 | 300±0.008mm | |
行程 | X 軸行程 | 1400mm |
Y 軸行程 | 1700mm | |
Z 軸行程 | 480mm | |
主軸端面離臺面距離 | 600mm | |
工作臺 | 工作臺尺寸 | 1400*1700mm |
最大荷重 | 2500kg | |
T 槽 | 11-16T | |
主 軸 | 主軸形式 | 臺灣丹銓 BT40-155 |
主軸轉速 | 6000rmp/min | |
主軸電機 | 11KW | |
移動速度 | 切削進給速度 | 6000mm/min |
X/Y/Z 軸移動速度 | 24/24/12m/min | |
三軸導軌/絲桿 | X/Y/Z軸絲桿 | HTPM 40滾珠絲桿 |
X/Y/Z 軸導軌 | CSK/HTPM 45滾柱重型導軌 全六滑塊 | |
軸承 | NACHI/SKF軸承 | |
驅動電機 | X/Y/Z 軸 | 總線絕對值伺服電機（Z軸帶剎車） |
潤滑冷卻 | 潤滑系統 | 自動注油 |
冷卻方式 | 水/氣冷卻 | |
其他配置 | 氣壓需要 Air pressure | 7kg/cm2 |
電壓 Voltage | AC380V | |
總功率 Cross power | 22KW | |
鈑金 plate | 半封閉 | |
重量 weight | 約8T | |
機床外形尺寸 Machine size | 3800*2500*2400mm | |
高配 | 刀庫 ATC | 33T圓盤刀庫 |
螺桿排屑 | ||
中心出水 | ||
注：我司因技術研究需要，保有隨時修改技術參數的權利，變更時恕不另行通知。 | ||
